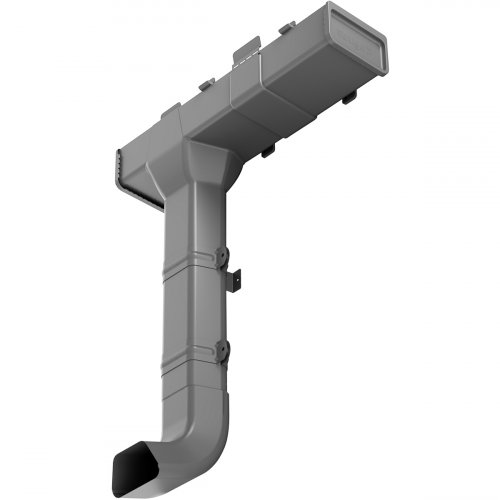

Rynna kwadratowa stalowa Struga Quattro - system podwieszany

Rynna okrągła jest domyślna i dlatego niewidoczna. Kanciasta zmienia linię okapu: zamiast miękkiego wałka pod dachem pojawia się prosta, twarda krawędź, która domyka bryłę tak samo jak płaski gzyms. Struga Quattro to stalowy system rynnowy o przekroju prostokątnym, przeznaczony do budynków, w których liczy się geometria.

Rynna ma szerokość 129 mm i wysokość 80 mm, a powierzchnia jej przekroju wynosi 100 cm². Rura spustowa ma kształt trapezu o podstawie 115 mm i wysokości 70 mm, o przekroju 67 cm². Producent podaje, że system odpowiada rozmiarowi okrągłemu 135/100 i dedykuje go na połacie o powierzchni od 125 do 250 m², przy zastosowaniu odpowiednio jednego lub dwóch skrajnych spustów.

Zalety systemu Struga Quattro

• Skandynawska stal SSAB GreenCoat RWS Pro BT - rdzeń ocynkowany ogniowo, obustronnie powlekany podkładem i matowym lakierem poliuretanowym o grubości 35 µm. Grubość blachy od 0,6 do 1,25 mm, zależnie od elementu
• Dwuczęściowe haki, które blokują się po założeniu rynny - część stała to ocynkowany płaskownik, ruchoma to blacha lakierowana hutniczo o grubości 1,25 mm. Dostępne w wersji do deski czołowej i nakrokwiowej
• Montaż także przy ujemnych temperaturach - stal ma znikomą rozszerzalność termiczną, więc termin montażu nie zależy od pogody tak jak przy tworzywie
• Szczelność przy zastałej wodzie - producent stosuje własną koncepcję łączników i dekli, deklarując skuteczność również wtedy, gdy woda stoi w rynnie
• Detale, które widać z ziemi - felc rury spustowej schowany wewnątrz, boczne łączenie kolanek, tłoczenia leja i haków. Rynna wisi na hakach niewidocznych od spodu, a narożnik jest tłoczony z jednego kawałka blachy
• Gwarancja 50 lat na funkcjonalność i 20 lat na powłokę lakierniczą



Wymiary i przekroje

Materiał i gwarancja

Zalecana powierzchnia połaci dotyczy zastosowania odpowiednio jednego lub dwóch skrajnych spustów.

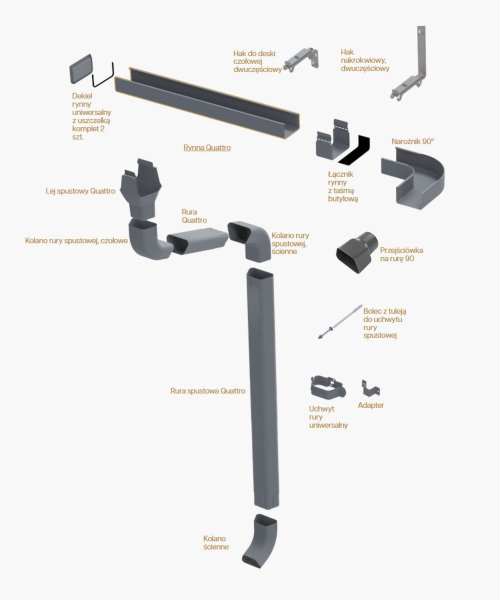

Elementy systemu

Część pozioma

Część pionowa

Kołki, bolce, adapter dystansujący do uchwytu oraz osadnik rynnowy są wspólne z systemem Struga o przekroju okrągłym.

Przejście z rynny kwadratowej na okrągłą

To pytanie wraca przy każdym systemie kanciastym: co zrobić, gdy rura spustowa ma trafić do istniejącej instalacji podziemnej o przekroju okrągłym. Struga Quattro ma na to gotowy element, polistyrenowy adapter łączący trapezową rurę spustową z rurą okrągłą.

Rozwiązanie nie wymaga przerabiania rury ani dorabiania uszczelnień na budowie. Adapter jest elementem katalogowym systemu i zamawia się go razem z resztą kompletu.

Kolory

• Czarny matowy - 015 / RAL 9005
• Ciemnografitowy matowy - 036 / RAL 7024
• Brązowy matowy - 434 / RAL 8017
• Cynk-tytan - 044 / RAL 9007

Paleta jest węższa niż przy Strudze o przekroju okrągłym, gdzie dostępnych jest dwanaście kolorów. Kanciasty system trafia do architektury nowoczesnej, a tam wybór i tak sprowadza się do czerni, grafitu i szarości.

Próbki mamy na składzie w Wieliczce.

Quattro czy Struga o przekroju okrągłym

Struga okrągła dostępna jest w trzech rozmiarach: 125/90, 135/90 i 150/100, w dwunastu kolorach, i pasuje do każdego typu budynku. To wybór domyślny, także przy renowacji, gdzie nowa rynna ma nie rzucać się w oczy.

Struga Quattro ma jeden rozmiar i cztery kolory, za to daje linię, której okrągła rynna nie da. Wybiera się ją do brył prostych, o płaskich okapach i wyraźnych krawędziach, gdzie zaokrąglony wałek pod dachem psułby geometrię.

Obie linie mają ten sam materiał, tę samą gwarancję i wspólne akcesoria montażowe.

Montaż

Sposób mocowania zależy od konstrukcji okapu. Hak do deski czołowej jest dwuczęściowy: część stałą przykręca się do deski, a ruchoma blokuje się po założeniu rynny. Haki nakrokwiowe dostępne są w trzech długościach, 210, 270 i 330 mm, i dobiera się je do wysunięcia krokwi oraz do grubości warstw pokrycia.

Rynna wisi na hakach niewidocznych od spodu, więc linia okapu pozostaje czysta. Odcinki łączy się łącznikiem z taśmą butylową, a końce zamyka deklami z uszczelką.

Stal ma znikomą rozszerzalność termiczną, dlatego montaż w ujemnych temperaturach nie stanowi problemu. Przy systemach z tworzywa termin prac bywa ograniczony pogodą.

Do Quattro producent przewiduje własne obróbki nadrynnowe wpuszczane, w wersjach 650 i 490 mm, zwykłych i zaczepowych, a także obróbki podrynnowe deski czołowej. Nasi doradcy pomogą skompletować listę na podstawie rzutu dachu.

Cena

Cena systemu rynnowego liczy się na komplet, nie na metr rynny. Poza rynną i rurą spustową w kosztorysie znajdą się haki, łączniki, dekle, lej, narożniki, kolana i uchwyty, a ich liczba zależy od długości okapów, liczby narożników i wysokości ściany. Do tego dochodzą obróbki blacharskie okapu.

Żeby wycena była prawdziwa, potrzebujemy wymiarów okapów i liczby spustów. Jeśli ich nie masz, wykonujemy pomiar dronem.

Podsumowanie

Struga Quattro to rynna dla domów o prostej bryle, gdzie krawędź okapu ma być krawędzią, a nie wałkiem. Stal SSAB z obustronnym lakierem poliuretanowym, przekrój rynny 100 cm², trapezowa rura spustowa i pięćdziesiąt lat gwarancji na funkcjonalność. System obejmuje komplet elementów, łącznie z adapterem na rurę okrągłą.

Zamów wycenę dachu

Najczęstsze pytania

Rynny kwadratowe czy okrągłe?

To decyzja o wyglądzie budynku, nie o funkcji. Rynna kanciasta podkreśla prostą bryłę i płaski okap, okrągła jest neutralna i pasuje wszędzie. Przy tej samej klasie systemu obie odprowadzają wodę tak samo skutecznie, o ile przekrój dobrano do powierzchni połaci.

Jakie wymiary ma rynna Struga Quattro?

Rynna ma 129 mm szerokości i 80 mm wysokości, a powierzchnia przekroju wynosi 100 cm². Rura spustowa jest trapezowa: 115 mm u podstawy, 75,2 mm u góry, 70 mm wysokości, przekrój 67 cm². Producent podaje, że system odpowiada rozmiarowi okrągłemu 135/100.

Na jak duży dach nadaje się Struga Quattro?

Producent dedykuje system połaciom o powierzchni od 125 do 250 m², przy zastosowaniu odpowiednio jednego lub dwóch skrajnych spustów. Przy większych powierzchniach albo nietypowym układzie dachu warto skonsultować dobór z doradcą.

Jak przejść z rury kwadratowej na okrągłą?

Do systemu przewidziano polistyrenowy adapter, który łączy trapezową rurę spustową Quattro z rurą okrągłą. Przydaje się tam, gdzie woda trafia do istniejącej instalacji podziemnej.

Czy rynny stalowe można montować zimą?

Tak. Stal ma znikomą rozszerzalność termiczną, więc montaż przy ujemnych temperaturach nie wpływa na geometrię systemu ani na szczelność połączeń.

Jakie haki wybrać?

Jeśli okap ma deskę czołową, wybiera się hak dwuczęściowy do deski. Jeśli krokwie są odsłonięte albo deski nie ma, stosuje się haki nakrokwiowe w jednej z trzech długości: 210, 270 lub 330 mm. Dobór zależy od wysunięcia krokwi i warstw pokrycia.
