Blachy na rąbek stojący

Firma Bratex Dachy oferuje system paneli Standing Seam jako zestaw komponentów do budowy dachów i elewacji w metodologii rąbek na felc, nazywanej także rąbkiem łamanym lub rzemieślniczym.

Proponujemy rozwiązania „na felc” w dwóch wersjach: jako blacha płaska w kręgu lub prefabrykowane panele do felcowania.

Pokrycie wykonywane jest ze specjalnie dobranych stopów metalu przy użyciu właściwych akcesoriów, niezbędnych narzędzi, maszyn i profesjonalnego wsparcia technicznego z Naszej strony.

Produkcja systemu paneli Standing Seam oparta jest na dwóch podstawowych rodzajach blachy: blacha stalowa PLX produkcji SSAB Szwecja oraz aluminiowa produkcji HYDRO 3005 Norwegia.

src=/gfx/testwebflow/userfiles/_public/produkty/na_rabek_stojacy/przechwytywanie.png

Zalety blachy na rąbek stojący


01
Szczelność

Najbardziej szczelna metoda krycia dachów z wykorzystaniem blach, wymaga precyzji i doświadczenia.

02
Dowolność formowania i estetyka wykończenia

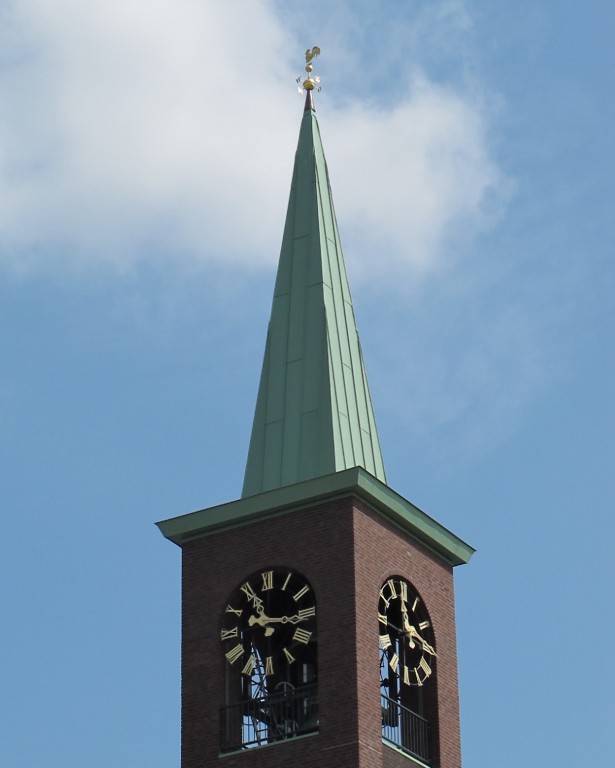

Blacha na felc pozwala na różnorodne formowanie; jest bardzo plastyczna i podatna na obróbkę, można z niej wykonać niemalże każdy detal i nie ulega pękaniu; dzięki temu możliwe jest wykonanie wszelkich elementów wykończeniowych oraz kształtów połaci, w tym ze stylem zdobionym np. obiekty sakralne.

03
Unikalna możliwość krycia

Aplikacja na niemalże wszystkich rodzajach dachów; metodę na felc można wykorzystywać już przy bardzo małym nachyleniu dachu oraz gdy konstrukcja dachu jest bardziej skomplikowana.

04
Nowoczesna blacha powlekana

Blacha stalowa PLX służąca do krycia metodą na felc jest materiałem niezwykle trwałym o bardzo niskim promieniu zaginania, wysokiej masie protekcji cynkowej 350 g/m2,  jest łatwa w obróbce i instalacji w temperaturze nawet – 10 ˚C; warstwa wierzchnia zabezpieczona lakierem GreenCoat posiada niezwykłą odporność na zarysowania oraz naciągnięcia podczas aplikacji bez ryzyka pęknięcia; blachy aluminiowe HYDRO 3005 pokrywane są efektownym lakierem transparentnym i posiadają dobre walory obróbki mechanicznej.

05
Opłacalność i konserwacja

Konserwacja dachu przykrytego tą blachą jest bardzo prosta i nie wymaga specjalistycznego sprzętu; dach można co jakiś czas spłukać wodą; po kilkudziesięciu latach użytkowania można go przemalować kładąc farbę na starym lakierze.

06
Zalety ekologiczne

Rozwiązania blachy SSAB i HYDRO to najbardziej ekologiczne materiały, ponieważ metal można przetapiać wiecznie, a przy jego produkcji wytwarza się tylko woda i dwutlenek węgla.

Informacje techniczne

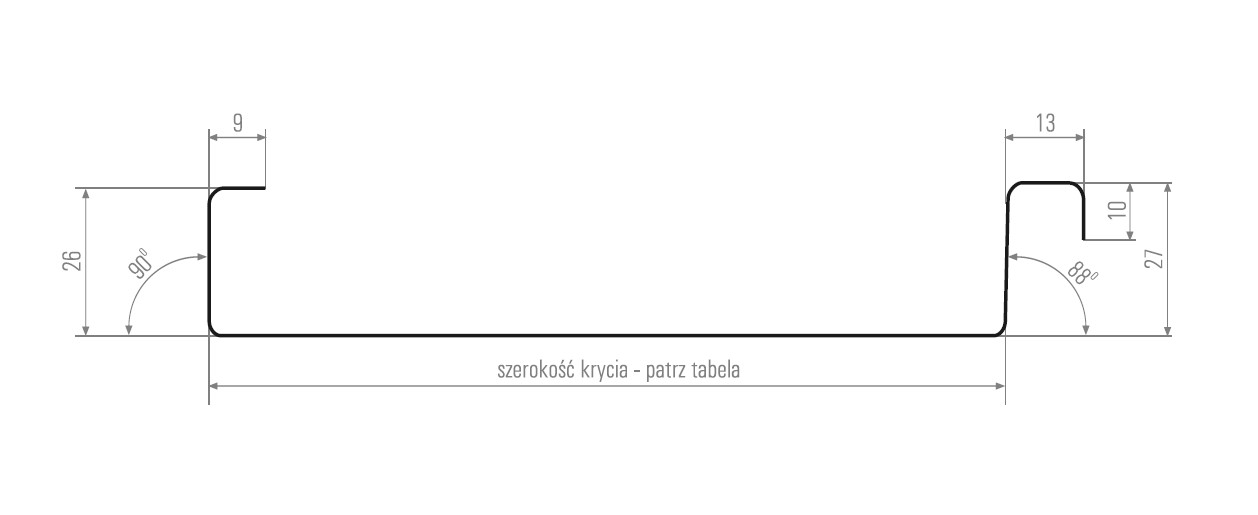

1. Prefabrykowane panele do zastosowania dachowego i elewacyjnego



Podstawowy materiał systemu Standing Seam.

Dostarczany bezpośrednio z firmy Bratex.

Dachy jako panele z zamkami po obydwu stronach do felcowania.

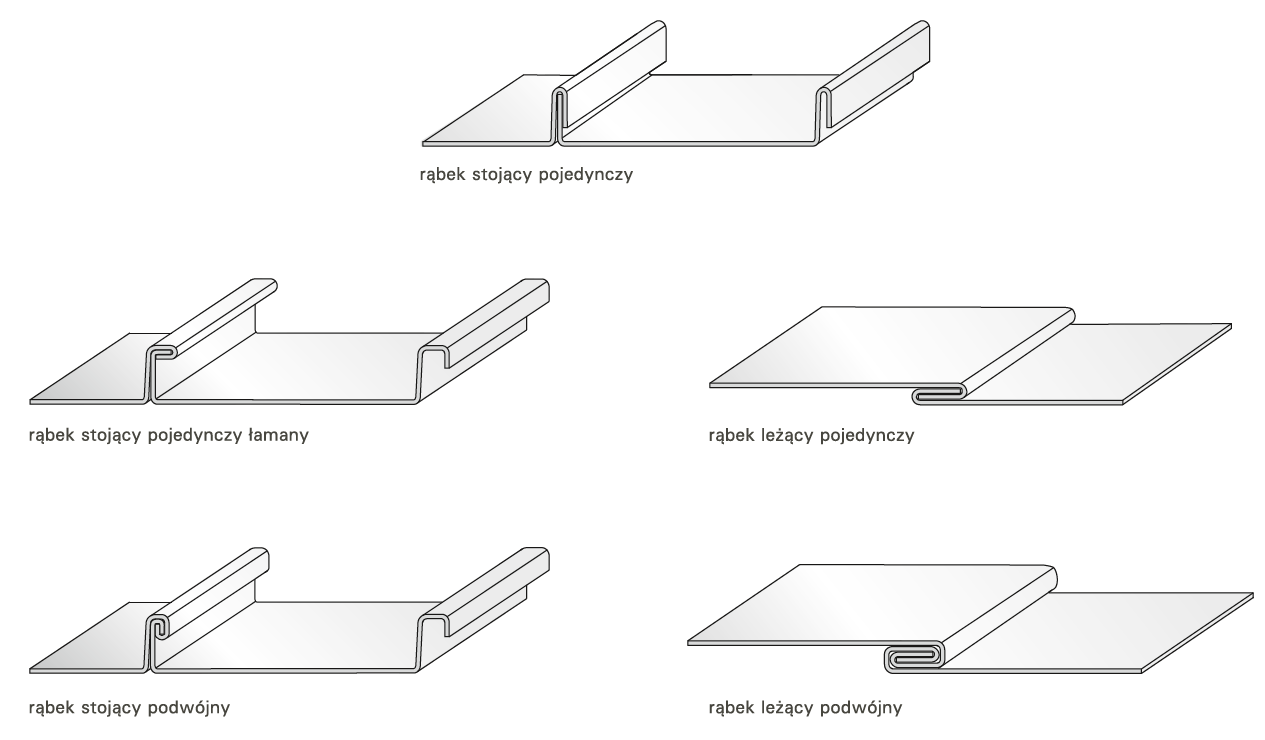

Zamek paneli prefabrykowanych jest uniwersalny, umożliwia stosowanie ich zarówno w wersji dachowej na felc podwójny lub w wersji elewacyjnej na felc pojedynczy.

Na życzenie panele mogą być zabezpieczone folią protekcyjną o gwarancji trwałości 3 miesięcy od daty aplikacji.



Cecha  STAL   ALUMINIUM
Wysokość rąbka 27 mm 27 mm
Szerokość wsadowa blachy 670 mm 625 mm
Szerokość krycia panelu 596 mm 551 mm
Zakres długości 0,7-10 mb 0,7-10 mb
Waga ok. 3,15 kg/mb ok. 1,16 kg/mb
Pakowanie Stelaż metalowy zabezpieczony Stelaż metalowy zabezpieczony
Protekcja powierzchni panelu Folia klejona na życzenie klienta, za dopłatą Folia klejona na życzenie klienta, za dopłatą



src=/gfx/testwebflow/userfiles/_public/produkty/na_rabek_stojacy/stojacy_na_felc.jpg

2. Blacha w kręgu lakierowana hutniczo



Dostarczana w formie wąskich kręgów blachy do przetworzenia na miejscu budowy.

Profilowanie z blachy w kręgu przy obiekcie umożliwia lepsze dostosowanie paneli do aplikacji, np. produkcja pasów o długości 30 metrów.

Na życzenie blacha może być zabezpieczona folią protekcyjną o gwarancji trwałości 3 miesiące od daty aplikacji.



Cecha  STAL   ALUMINIUM
Wysokość rąbka 670 mm 625 mm
Średnica wewnątrz kręgu 508 mm 508 mm
Waga ok. 3,15 kg/mb ok. 1,16 kg/mb
Ilość blachy w kręgu

Według zamówienia

Przykładowo: waga 50 mb około 157 kg

Według zamówienia

Przykładowo: waga 100 mb około 116 kg

Pakowanie Zwinięte kręgi na palecie typu euro ułożone "okiem do góry" Zwinięte kręgi na palecie typu euro ułożone "okiem do góry"
Protekcja powierzchni panelu Folia klejona na życzenie klienta, za dopłatą Folia klejona na życzenie klienta, za dopłatą





3. Profilarka firmy Schlebach model Mini-Prof-Plus



Wysokiej jakości urządzenia niemieckiej produkcji. Umożliwia załadowanie wąskich kręgów blachy w zakresie szerokości 230-850 mm i profilowanie zamków do felcowania po obydwu stronach o przekroju identycznym jak prefabrykowane panele. Długość ustawiania elektromechanicznie, nożyce krążkowe ręczne. Waga maszyny 315 kg, zasilanie 230 V 1,1 kW, posiada rolkowy rozwijak do blachy o nośności 300 kg.

Firma Bratex Dachy dysponuje dwoma maszynami Schlebach Mini-Prof-Plus i są dostępne do wypożyczenia dla klientów na system. Warunki ustalane indywidualnie.



4. Zaginarka do łuków firmy Schlebach model RBM-25



Specjalistyczne urządzenie do tworzenia łuków z paneli do felcowania. Zakres szerokości paneli 300-800 mm, promień minimalny dla blach aluminiowych 400 mm, dla blach stalowych 1500 mm.

Waga maszyny 230 kg, zasilanie 230 V 1,1 kW. Zaginarka dostępna jest do wyposażenia dla klientów na system. Warunki ustalane indywidualnie.



5. Felcarka do zamków firmy Schlebach model Spider



Felcownica nowej generacji o lekkiej i kompaktowej budowie, służąca do zamykania rąbka do postaci kątowej lub do postaci rąbka stojącego podwójnego w wysokościach 25/32 lub 38 mm. Mocny, dwubiegowy silnik wyposażony jest w regulację prędkości pracy, co umożliwia uzyskanie maksymalnej prędkości roboczej, wynoszącej 14 m/min. Urządzenie potrafi zamykać również profile łukowe o minimalnym promieniu wynoszącym 600 mm.

Maszyna zaopatrzona jest w elektroniczne zabezpieczenia przed opuszczeniem toru jazdy oraz zdalne sterowanie.



6. Klipsy montażowe profesjonalne



Panele na rąbek stojący montuje się do podłoża za pomocą klipsów montażowych stałych lub przesuwnych. Oferujemy profesjonalne najwyższej jakości klipsy szwedzkiej firmy BJARNES. Klipsy wykonane są ze stali węglowej ocynkowanej lub ze stali nierdzewnej. Klipsy montażowe ocynkowane stosuje się tylko do paneli stalowych, natomiast nierdzewne zarówno do stalowych, jak i aluminiowych.

Właściwy dobór klipsów uwarunkowany jest rodzajem i przekrojem podłoża.



7. Membrany dachowe



W zależności od sposobu instalacji systemu zaprojektowanego p[rzez architekta wymagane mogą być różne typy membran dachowych:

  • folia paroizolacyjna stanowiąca izolację przeciwwilgociową;
  • membrana paroprzepuszczalna będąca częścią systemy wentylacyjnego przepuszczająca parę wodną, która skrapla się na spodniej stronie paneli;
  • mata separacyjna, nazywana kubełkową lub włochatą o wysokości kilku milimetrów oddzielająca panele na rąbek stojący od podłoża zapewniając odpowiednią wentylację przestrzeni.



8. Doradztwo techniczne



W pakiecie systemu paneli Standing Seam oferujemy Państwu wysokiej klasy doradztwo techniczne w zakresie:

  • rozmaitych rozwiązań konstrukcyjnych w połączeniu z systemem paneli na rąbek stojący – sposoby przygotowania konstrukcji, rodzaje podłoża, wentylacja połaci, zastosowanie folii paroizolacyjnych, membran paroprzepuszczalnych i mat separacyjnych;
  • szkolenia montażowego na miejscu klienta - nasz doradca techniczny na życzenie Klienta lub wykonawcy może przeprowadzić zestaw szkoleń niezbędnych do prawidłowego zamontowania systemu na dachu;
  • konserwacji i utrzymania systemu paneli aby zachować kondycję jeszcze przez lata po zakończeniu okresu gwarancji.

Materiał


Cecha STAL ALUMINIUM
Huta SSAB Szwecja HYDRO Norwegia
Gatunek blachy Stal PLX HYDRO 3005, stop aluminium-mangan-magnez
Grubość blachy 0,6 mm 0,67 mm
Protekcja czysty cynk 350 g/m2 -
Rodzaje lakieru

Poliestrowy z domieszką rzepakowego estru metylowego:
- połyskujący GREENCOAT ®

- matowy GREENCOAT ® PRO MATT

Poliestrowy:

- połyskujący transparentny

Grubość warstwy lakieru 36 µm 25 µm
Waga płaskiej blachy ok. 4,7 kg/m2 ok. 1,82 kg/m2
Minimalny promień gięcia 1T-1 x grubość blachy 1T-1 x grubość blachy
Liniowa rozszerzalność termiczna 0,012 mm/m/oC 0,022 mm/m/oC
Maksymalna długość panelu 30 m 15 m
Minimalna temperatura pracy z materiałem - 10 oC 0 oC
Gwarancja koloru 20 lat 15 lat
Gwarancja funkcjonalna 50 lat 50 lat
